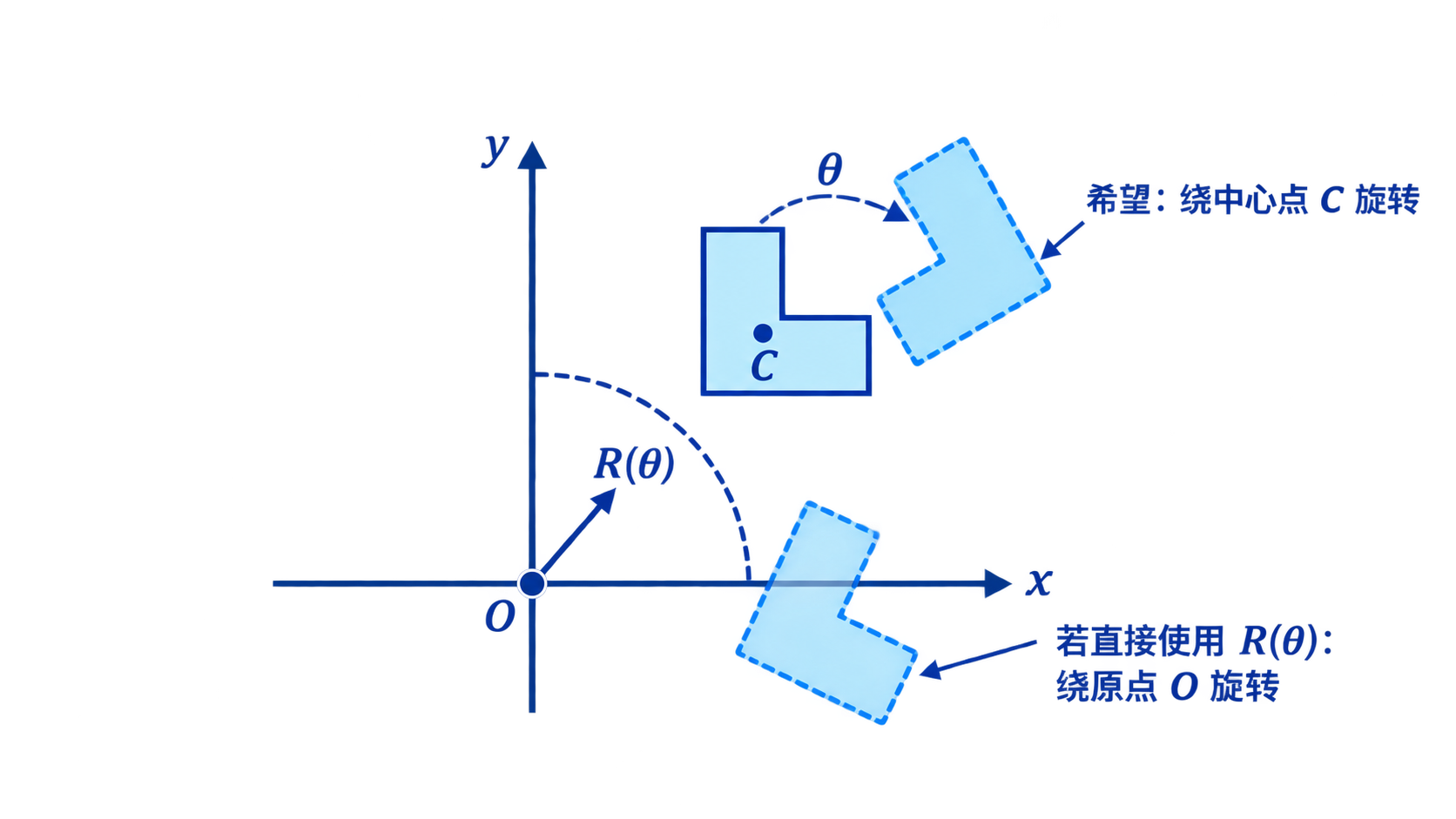

导入：怎样让图形绕自己的中心旋转？
上节课已经知道绕原点旋转的矩阵。现在问题变成：如果图形的中心不在原点，还能直接用同一个旋转矩阵吗？
Prediction：直接乘以旋转矩阵会怎样？
期望结果
图形绕自身中心点 C 改变方向。
直接使用
对所有顶点直接应用绕原点旋转。
如果 C 不在原点，直接使用 \(R(\theta)\) 后，C 还会留在原位置吗？
旋转中心：决定“绕哪里转”
旋转不是只由角度决定，还必须明确不动点。二维平面中绕原点旋转时，默认不动点就是原点。
对象顶点
图形由若干顶点 \(P_i\) 定义。
旋转中心
中心点 \(C=(c_x,c_y)\) 是希望保持不动的点。
旋转角
绕 C 逆时针旋转 \(\theta\)。
把绕C旋转拆成三个已知变换
我们不会重新发明一个新旋转矩阵，而是把问题转化成已经会做的“绕原点旋转”。
把中心移到原点
绕原点旋转
移回原位置
这三个步骤中，哪一步是真正的“旋转”？哪两步只是为了创造旋转条件？
四步分解图解：绕自身中心旋转
通过“平移到原点—绕原点旋转—平移回原处”，实现绕物体自身中心点 \(P_C(c_x,c_y)\) 的旋转。
1. 起始状态
\(M_0 = I\)
图形中心位于 \(P_C\)
2. 中心移至原点
\(M_1 = T(-P_C)\)
平移量为 \((-c_x, -c_y)\)
3. 绕原点旋转
\(M_2 = R(\theta)\)
绕原点逆时针旋转 \(\theta\)
4. 平移回原位
\(M_3 = T(P_C)\)
恢复中心到 \(P_C\)
代数综合：绕自身中心旋转矩阵推导
将点 \(P(x,y)\) 绕中心点 \(P_C(c_x,c_y)\) 逆时针旋转 \(\theta\) 角，三步变换矩阵连乘综合为单一复合矩阵：
消除中心点偏移量
标准绕原点逆时针旋转
正向平移恢复中心点
AI先给方案：让它说清楚“为什么这样拆”
复合变换不是背公式。可以先让AI提出分解方案，再用“固定点是否保持不动”来检验方案。
协作任务
向AI提问：一个二维图形的中心点为 \(C=(c_x,c_y)\)，怎样让所有顶点绕 \(C\) 逆时针旋转 \(\theta\)？请不要直接给最终矩阵，先说明每一步几何目的。
要求1
必须说明：哪一步创造“绕原点旋转”的条件。
要求2
必须说明：哪一步是真正的旋转。
要求3
必须说明：哪一步用于恢复中心位置。
人类核验：中心点C必须保持不动
判断一个复合矩阵是否正确，最简单的测试是把中心点 \(C\) 代入。绕 \(C\) 旋转时，\(C\) 应该仍然是 \(C\)。
正确思路
先把 \(C\) 移到原点，再旋转，最后移回。
常见错误
把平移顺序写反，中心点不再固定。
任选一个简单中心点，例如 \(C=(2,0,1)^T\)，代入两种矩阵，判断哪个能让 \(C\) 保持不动。
绕任意中心点旋转的矩阵表达
采用列向量约定，顶点从右向左依次经历：移到原点、旋转、移回。
第一步
\(T(-C)P\)：把旋转中心移到原点。
第二步
\(R(\theta)\)：执行已知的绕原点旋转。
第三步
\(T(C)\)：恢复到原来的中心位置。
随堂测试 1：顺序能不能换？
若想让图形绕中心点 \(C\) 旋转，采用列向量时正确表达式是：
复合变换：多个基本变换合成为一个矩阵
在齐次坐标中，平移、旋转和缩放都写成矩阵。因此连续执行多个变换时，可以把它们合成一个总矩阵。
数学意义
多个映射连续作用，构成一个新的映射。
图形学意义
最终可以把一个总矩阵送入顶点着色器。
不要只看最终矩阵，要看每一步状态
复合变换理解困难，通常不是因为公式难，而是因为学生看不到每一步的中间几何状态。
Demo：复合变换顺序对比实验
同样执行平移 \(d_x=180\) 与逆时针旋转 \(\theta=60^\circ\)，变换顺序决定了几何轨迹与最终停驻位置：
变换顺序核心规律：非对易性与书写顺序
采用列向量约定时，右侧矩阵先作用于点。平移与旋转不满足交换律（\(T \cdot R \neq R \cdot T\)）。
几何运动机制对比
-
先转后移 \(T(d_x) R(\theta)\)：
物体在原点先完成自转；随后的平移严格沿着全局坐标轴推进，位移方向不受旋转角度影响。最终中心落在 \((d_x, 0)\)。 -
先移后转 \(R(\theta) T(d_x)\)：
物体先平移脱离原点到达 \((d_x, 0)\)；随后的旋转以原点为心进行“大回旋（公转）”，将平移向量整体甩转 \(\theta\)。最终中心落在 \((d_x\cos\theta, d_x\sin\theta)\)！
代数推导与矩阵对比
先旋转后平移矩阵：
\[T(d_x, 0) R(\theta) = \begin{bmatrix}1 & 0 & d_x \\ 0 & 1 & 0 \\ 0 & 0 & 1\end{bmatrix} \begin{bmatrix}\cos\theta & -\sin\theta & 0 \\ \sin\theta & \cos\theta & 0 \\ 0 & 0 & 1\end{bmatrix} = \begin{bmatrix}\cos\theta & -\sin\theta & d_x \\ \sin\theta & \cos\theta & 0 \\ 0 & 0 & 1\end{bmatrix}\]先平移后旋转矩阵：
\[R(\theta) T(d_x, 0) = \begin{bmatrix}\cos\theta & -\sin\theta & 0 \\ \sin\theta & \cos\theta & 0 \\ 0 & 0 & 1\end{bmatrix} \begin{bmatrix}1 & 0 & d_x \\ 0 & 1 & 0 \\ 0 & 0 & 1\end{bmatrix} = \begin{bmatrix}\cos\theta & -\sin\theta & d_x\cos\theta \\ \sin\theta & \cos\theta & d_x\sin\theta \\ 0 & 0 & 1\end{bmatrix}\]AI Bug Hunt：矩阵顺序中的“看似合理”错误
AI常会按语言顺序写矩阵：先缩放、再旋转、最后平移，于是写成 \(SRT\)。这在列向量约定下是错误的。
协作任务
请AI判断：“模型先缩放、再旋转、最后平移，复合矩阵写成 \(SRT\) 对吗？”然后要求它明确说明采用的是列向量还是行向量约定。
先定约定
本课统一采用列向量：\(P'=MP\)。
再看作用顺序
右侧矩阵先作用，所以先缩放应在最右侧。
最后用Demo反证
在D04-03中比较 \(TRS\) 与 \(SRT\) 的中间状态。

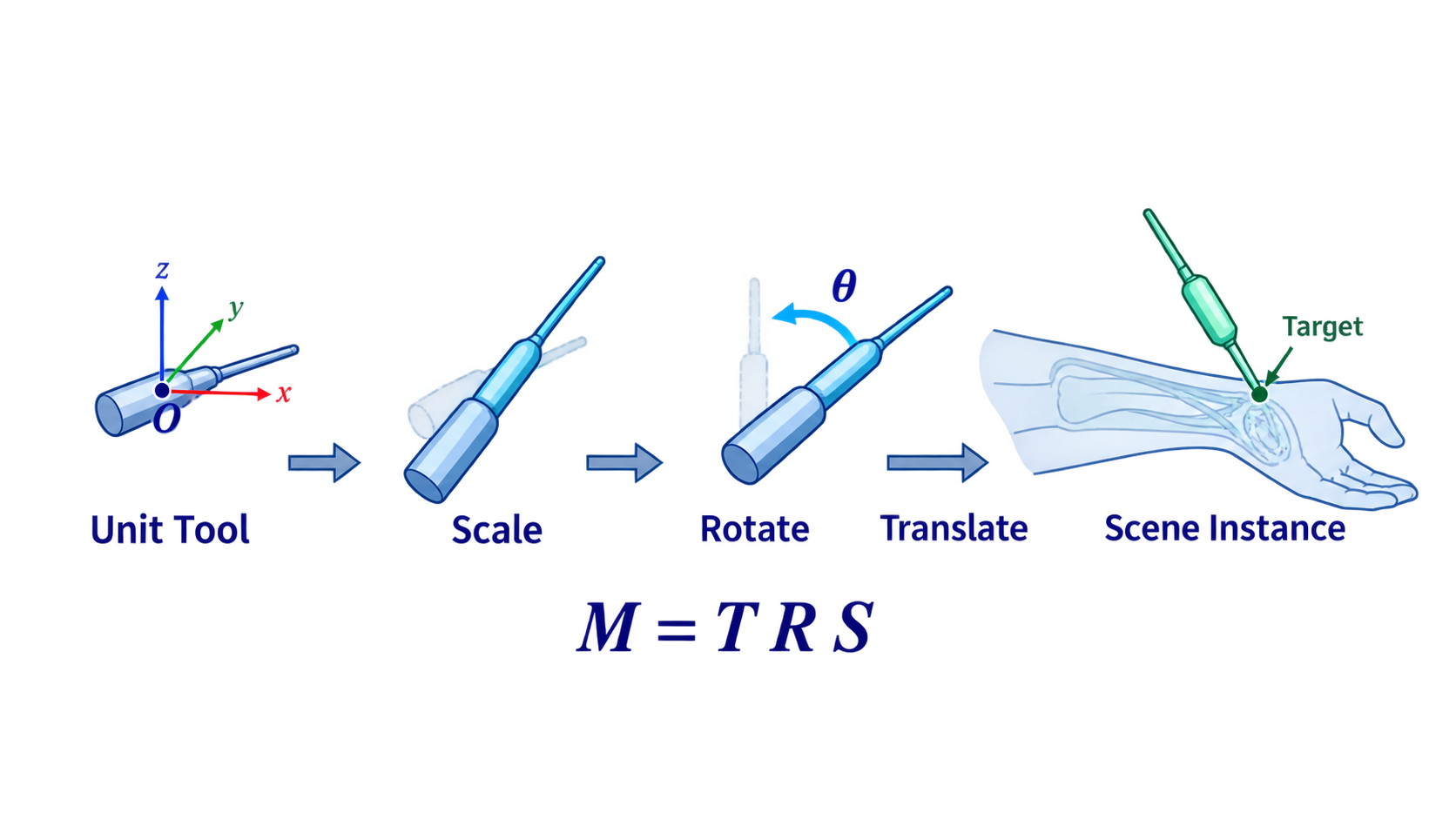

实例变换：从单位模型到场景对象
模型通常在自己的局部坐标系中定义。放入场景时，一般经历：缩放得到大小、旋转得到方向、平移到目标位置。
随堂测试 2：TRS中谁先作用？
若 \(M=TRS\)，并采用列向量 \(P'=MP\)，顶点首先经历哪个变换？
从二维绕中心点，到三维绕任意轴
二维绕任意点旋转已经展示了复合变换思想。三维中更常见的问题是：点或物体绕空间中的一条任意固定轴旋转。
二维问题
固定一个点 \(C\)，让图形绕它旋转。
三维问题
固定一条轴 \(L\)，让点或物体绕它旋转。

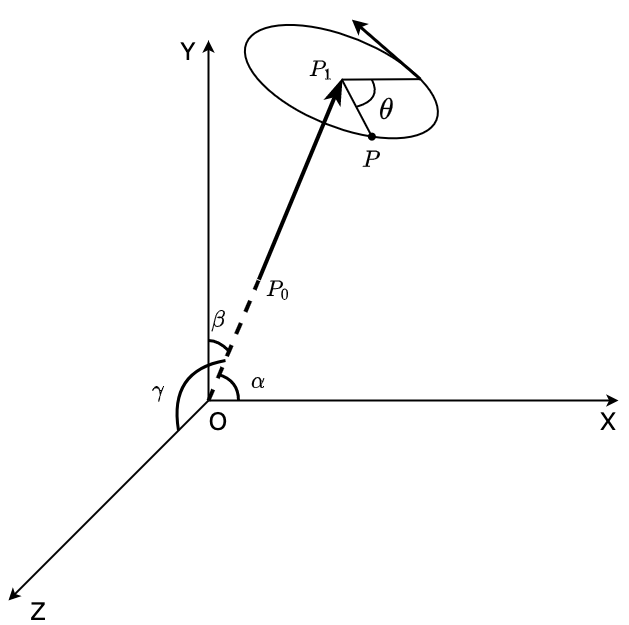

三维空间绕任意轴旋转问题提出
给定空间基准点 \(P_0(x_0,y_0,z_0)\) 与轴方向单位向量 \(\mathbf{u}\)，求解任意点 \(P\) 绕该轴逆时针旋转 \(\theta\) 后的新位置 \(P'\)：
任意轴定义参数
- 不动基准点：\(P_0 = (x_0, y_0, z_0)\)
- 方向向量：\(\mathbf{u} = P_1 - P_0 = (u_x, u_y, u_z)\)
- 旋转角度：\(\theta\)（右手定则正方向）
我们并不重新推导任意斜轴旋转公式，而是通过刚体变换将旋转轴对齐到已知主轴（Z轴），完成旋转后再逆向撤销复原！
阶段一 · 准备与对齐：将任意轴对齐到Z轴
任意轴既不经过原点，方向亦倾斜。需先将基准点移到原点，再绕坐标轴旋转两次，使其与 \(Z\) 轴完全重合：

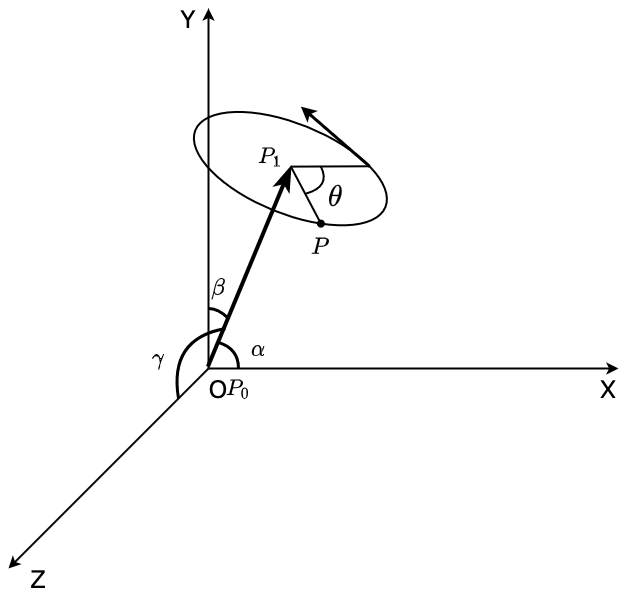

1. 轴平移至原点
将基准点 \(P_0\) 平移至原点

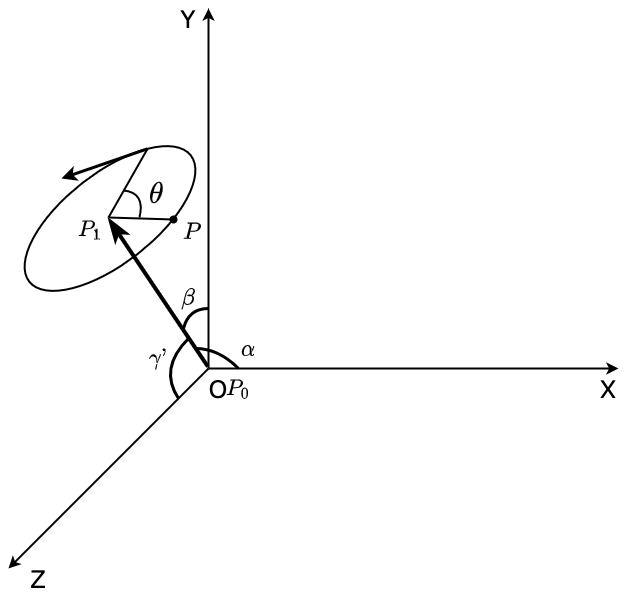

2. 绕Y轴转入YOZ
绕 Y 轴顺时针旋转消去 X 偏斜

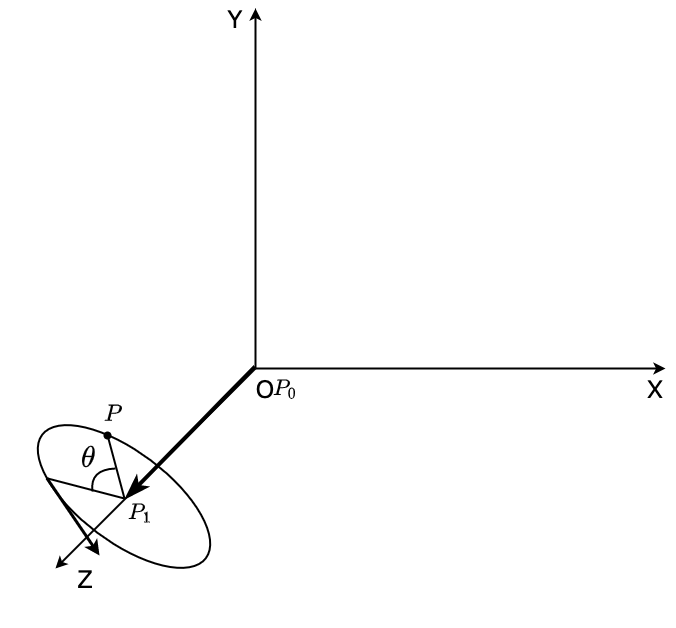

3. 绕X轴重合Z轴
绕 X 轴逆时针旋转对齐 Z 轴
阶段二 · 核心变换：绕Z轴执行目标旋转
当旋转轴已完全与标准坐标轴 \(Z\) 轴重合后，空间中点的旋转直接化简为已知的标准坐标轴旋转：

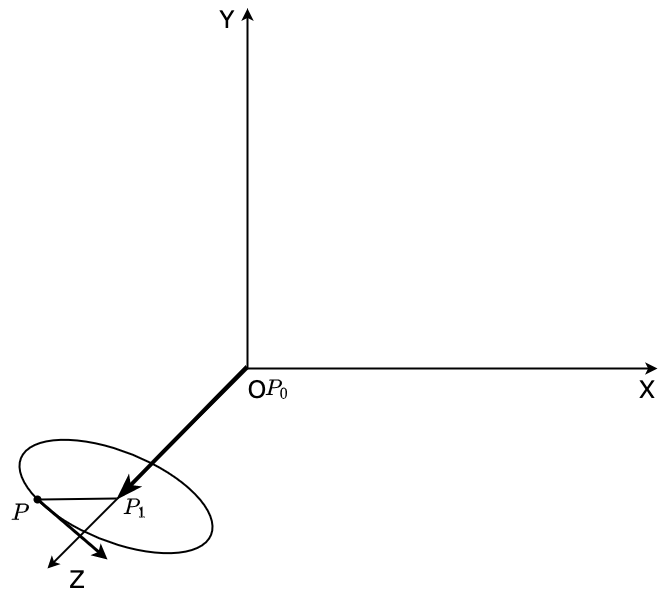

4. 绕 Z 轴逆时针旋转 \(\theta\)
此时轴线与 \(Z\) 轴完全一致，直接应用标准绕原点旋转矩阵：
阶段三 · 逆向撤销与恢复：将旋转轴送回原位
核心旋转完成后，必须将先前的对齐操作严格按照逆序、取逆矩阵逐一撤销，恢复空间坐标基准：

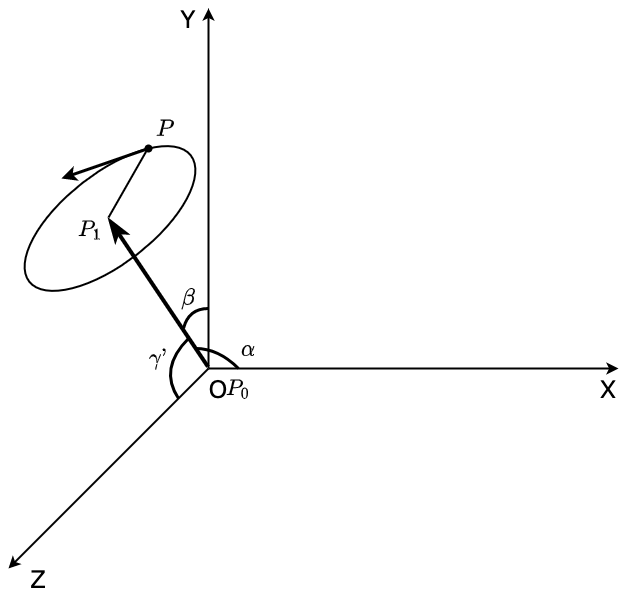

5. 撤销X轴旋转
顺时针逆转回 YOZ 平面

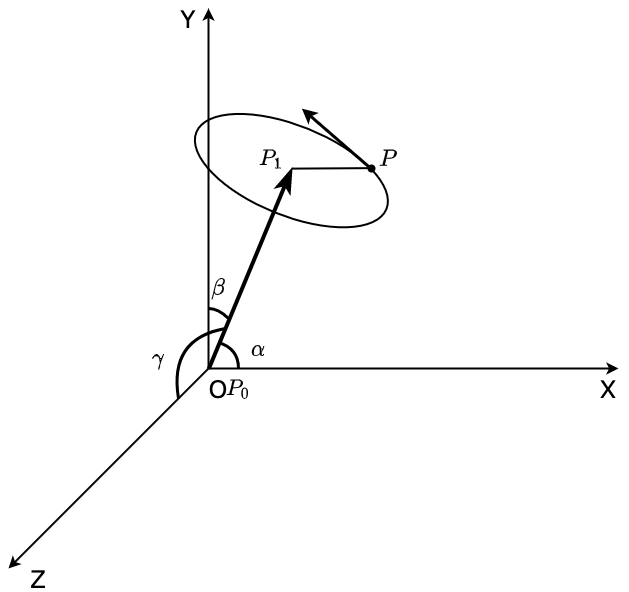

6. 撤销Y轴旋转
逆时针逆转恢复空间轴向

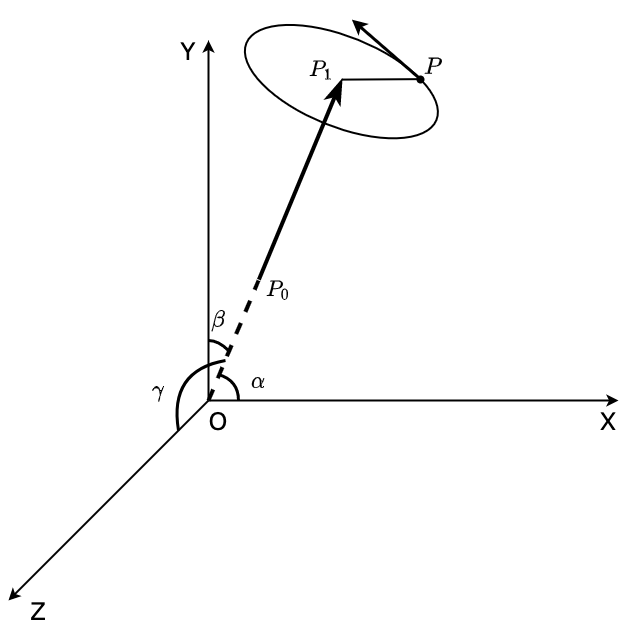

7. 平移恢复原位
正向平移恢复基准点 \(P_0\)
三维任意轴旋转的七步矩阵链
综合全部七步变换，按照列向量“自右向左”的作用次序级联，得到完整空间复合变换矩阵：
对齐算子 \(A\)
将任意轴移到原点并对齐Z轴
目标旋转 \(R_z(\theta)\)
执行唯一的实际几何旋转
逆对齐算子 \(A^{-1}\)
严格按逆序逆操作恢复坐标基准
Demo：三维复合变换与任意轴旋转实验台
分步单步调试任意轴旋转七步矩阵链，直观观察基准点平移、双轴对齐、核心旋转与逆向恢复全过程。
三维复合变换实验台 (任意轴旋转)
直观操控三维空间任意斜轴，单步调试 7 步矩阵链并同步解算 \(4\times 4\) 齐次矩阵数值，打通抽象代数与空间几何直觉。
带着问题单步对照矩阵链
- 轴是否经过原点？单步观察 \(M_1=T(-P_0)\) 执行后，基准点 \(P_0\) 是否恰好落在原点。
- 轴是否对齐Z轴？观察 \(M_2=R_y(-\theta_y)\) 与 \(M_3=R_x(\theta_x)\) 执行后，任意轴如何与 \(Z\) 轴完全重合。
- 核心旋转是哪一步？观察第 4 步 \(M_4=R_z(\theta)\)，空间物体如何真正执行绕轴转动。
- 逆变换恢复了什么？观察 \(M_5, M_6, M_7\) 的逆序执行，坐标系基准如何原路返回初始位置。
回到医疗器械定位：复合变换为什么必要？
医疗场景中的器械模型通常从自己的局部坐标系出发，最终必须到达患者模型中的目标位置和目标方向。
目标点
器械入口点或定位点必须与Target Point重合。
目标方向
器械轴线需要与Target Direction一致。
复合矩阵
由平移、旋转、缩放与固定点约束共同构成。
AI协作：用“证据链”完成复合变换判断
复合变换的AI协作不能停留在“问答案”。本节要求学生把AI解释、公式约定、特殊点测试和Demo观察连接成证据链。
协作任务单
请AI帮助分析一个虚拟医疗器械模型：先按比例缩放，再调整方向，最后把器械入口点对齐患者模型的目标点。要求AI给出矩阵表达，并说明每一步的几何目的。
本课时小结：复合变换是“可控的组合”
本课从一个二维图形绕自身中心旋转出发，逐步建立复合变换思想，并扩展到三维任意轴和医疗器械定位。
固定点
旋转必须说明绕哪里转。
分解
复杂变换可以拆成已知基本变换。
顺序
矩阵乘法顺序决定最终结果。
应用
器械定位依赖正确复合矩阵。
Exit Ticket
为什么“绕自己的中心旋转”不能简单写成 \(P'=R(\theta)P\)？
若模型先缩放、再旋转、最后平移，采用列向量时总矩阵应写成？
