Computer Graphics · Chapter 2 · 02

数据怎样进入 GPU，Shader 又怎样处理它？

顶点 · 图元 · Buffer · Attribute · Shader · Color

Vertex Data

→

GPU Buffer

→

Shader

→

Primitive / Color

#sec-2-1

Bridge-in · 0–4 min

Magic GPU：画一个红色三角形，你要告诉它什么？

假设有一个 magic_gpu，请写伪代码：怎样让它在屏幕上画一个红色三角形？

预测2 min

不要写真实WebGL函数，只写“你认为必需的步骤”。

#sec-2-2

Reorganize answers

把大家的答案整理成现代GPU通用流程

Data

→

Buffer

→

Shader

→

Primitive

→

Draw

今天的全部内容都挂在这条链上。

#sec-3-1

Vertex · 4–10 min

Vertex ≠ Point：位置只是顶点的一个属性

Position

位置

Color

颜色

More Attributes

法向量、纹理坐标、温度……

Vertex 是一个带属性的数据记录；三个位置数据本身并不自动等于一个三角形。

#sec-3-2

Primitive interpretation

同一组顶点，MODE不同，几何含义就不同

012345

POINTS

6个独立点

LINES

(0,1) (2,3) (4,5)

TRIANGLES

(0,1,2) (3,4,5)

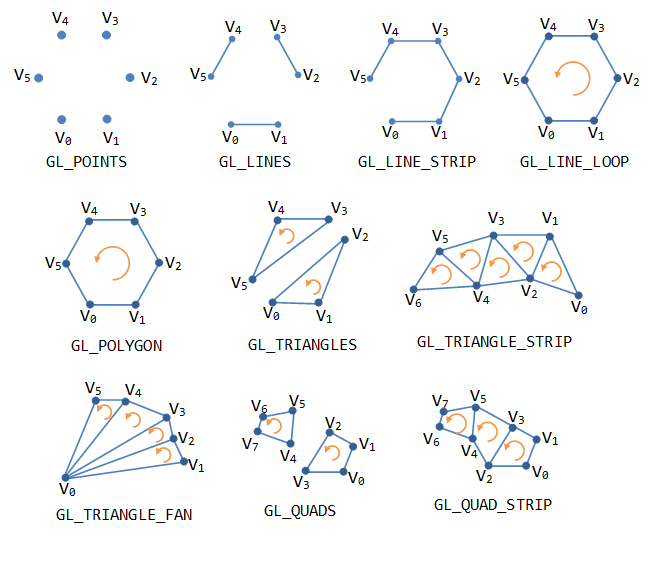

查看基本图元示意图 ↗

纸上绘图3 min

结合 LINE_STRIP、TRIANGLE_STRIP；先画结果，再运行代码验证。

#sec-4-1

Primitives · 10–15 min

WebGL真正直接支持的是少量基本图元

Point

一个顶点定义一个点。

Line

LINES / LINE_STRIP / LINE_LOOP

Triangle

TRIANGLES / STRIP / FAN

#sec-4-2

Why triangles?

为什么现代图形硬件偏爱三角形

共面

三个点天然确定平面。

凸

内部定义简单。

稳定

插值和光栅化容易实现。

硬件优化

GPU围绕三角形高吞吐设计。

#sec-4-3

Triangulation activity

多边形要交给GPU，先把它变成三角形

“坏”的划分

连接远距对角线 · 产生细长扁平三角形

“更好”的划分

连接短距对角线 · 三角形形状更均衡

比较2 min

哪种划分产生的三角形更均衡？为什么“避免扁长三角形”通常更好？

#sec-4-4

Extension · 可略讲

凸多边形与非凸多边形

Convex（凸多边形）

任意内部两点连线必在内部 · 三角化相对简单

Concave（凹多边形）

存在内部两点连线穿出外部 · 需耳切法等算法

WebGL不负责替你完成一般多边形三角化。

#sec-4-5

Polygon concepts · Extension

多边形的三个基本性质

Simple

边不自相交，内部/外部定义明确。

Convex

任意内部两点连线仍在内部。

Planar

所有顶点位于同一平面。

三角形天然满足这些条件，因此最适合作为GPU基本面图元。

#sec-4-6

Triangulation · Extension

凸多边形可以怎样递归三角化？

Fan-like strategy（顶点扇策略）

固定单顶点引对角线 · $n$ 边凸多边形剖为 $n-2$ 个三角形

General polygon（耳切法 Ear Clipping）

检测凸耳逐个切除 · 递归剖分非凸或一般多边形

#sec-5-1

Buffer · 15–21 min

CPU数据怎样真正进入 GPU？

JavaScript Array

→

Float32Array / flatten

→

gl.bufferData()

→

GPU Buffer

GPU需要连续、明确类型的数据布局，而不是直接理解任意JavaScript对象。

#sec-5-2

JavaScript data

普通数组 vs 类型化数组

JS Array

var p = [x, y];

灵活、动态，可以嵌套对象。

Float32Array

var p = new Float32Array([x, y]);

连续、固定类型，更接近GPU需要的数值内存。

#sec-5-3

Buffer operations

三步：创建 → 绑定 → 上传

create

创建缓冲区

var buffer = gl.createBuffer();

bind

绑定当前缓冲

gl.bindBuffer(gl.ARRAY_BUFFER, buffer);

upload

上传数据到 GPU

gl.bufferData(gl.ARRAY_BUFFER, data, gl.STATIC_DRAW);

#sec-6-1

Shader data flow · 核心脉络

三个方向：应用程序→Vertex、Vertex→Fragment、Fragment→Framebuffer

JavaScript / CPU 内存数据源

① 输入 →

                Vertex Shader
                逐顶点变换 (GPU)


② 插值传递 →

                Fragment Shader
                逐片元着色 (GPU)


③ 写入输出 →

Framebuffer 帧缓冲 / 屏幕呈现

方向 ① · 输入

应用程序 ➜ Vertex CPU → GPU

将几何顶点数据与全局参数从 JS 传送到 GPU 着色器。

顶点属性 (in)：位置、法线等每顶点专有数据，通过 Buffer 批量传入。
统一变量 (uniform)：变换矩阵、时间等所有顶点共享的全局常量。

后续深入：#sec-6-3 · #sec-6-5

方向 ② · 流转

Vertex ➜ Fragment 光栅化插值

顶点计算结果跨阶段传递，在图元内部插值生成片元数据。

输出声明 (out)：Vertex Shader 将变换后的颜色或坐标向外输出。
硬件插值 (in)：光栅化器按重心坐标平滑插值，作为 Fragment 的输入接收。

后续深入：#sec-6-4

方向 ③ · 输出

Fragment ➜ Framebuffer 像素落地

片元着色器计算出的最终色彩写入显存帧缓冲并呈现上屏。

最终颜色 (out)：Fragment Shader 经光照与纹理计算，输出片元 RGBA 颜色。
测试与混合：经深度测试、模板测试并混合后，写入帧缓冲区最终在 Canvas 上呈现。

后续深入：渲染管线终点 · 上屏显示

掌握这三个流动方向，就理解了从“JavaScript 数组”到“屏幕彩色像素”的完整着色器数据通信网络。

#sec-6-1b

Shader data flow · 精简概览

三个方向：应用程序→Vertex、Vertex→Fragment、Fragment→Framebuffer

JavaScript / CPU 内存数据源

① 输入 →

                Vertex Shader
                逐顶点变换 (GPU)


② 插值传递 →

                Fragment Shader
                逐片元着色 (GPU)


③ 写入输出 →

Framebuffer 帧缓冲 / 屏幕呈现

方向 ① · 输入

应用程序 ➜ Vertex

in 顶点属性 (Buffer)

uniform 统一变量

方向 ② · 流转

Vertex ➜ Fragment

out 顶点输出

↓ 光栅化硬件插值

in 片元接收

方向 ③ · 输出

Fragment ➜ Framebuffer

out vec4 片元颜色

↓ 测试与混合

帧缓冲区 (屏幕呈现)

#sec-6-2

GLSL basics

GLSL：为GPU并行计算设计的 C 风格语言

内建数值类型

float / int / bool
vec2 / vec3 / vec4
mat2 / mat3 / mat4

为什么向量/矩阵是一等类型？

图形学大量操作位置、颜色、方向、变换；GPU硬件也针对这些运算优化。

#sec-6-3

Vertex input

应用程序 → Vertex Shader：顶点属性

Shader

#version 300 es
in vec4 aPosition;
in vec4 aColor;

JavaScript

loc = gl.getAttribLocation(program,"aPosition");
gl.vertexAttribPointer(loc,2,gl.FLOAT,false,0,0);
gl.enableVertexAttribArray(loc);

#sec-6-4

Vertex → Fragment

Vertex Shader 的输出会经过光栅化插值

Vertex Shader

out vec4 vColor;
vColor = aColor;

Fragment Shader

in vec4 vColor;
out vec4 fColor;
fColor = vColor;

三角形内部的片元颜色来自顶点属性的插值。

#sec-6-5

Uniform

应用程序 → Shader：所有顶点/片元共享的值

时间

uTime

变换矩阵

uModelView / uProjection

统一颜色/参数

uColor / light params

变量归类2 min

顶点位置、每顶点颜色、当前时间、变换矩阵、片元最终颜色：分别应该放在哪里？

#sec-6-6

GLSL extension · 可略讲

Swizzling 与向量操作

vec4 a;
a.xy = vec2(1.0, 2.0);
vec3 rgb = a.rgb;

同一向量分量可以用 xyzw / rgba / stpq 三套语义名字访问。

这使颜色、位置、纹理坐标代码更直观。

#sec-6-7

GLSL details · Extension

数据类型：GLSL为什么把向量和矩阵做成基本类型？

类别	示例	常见用途
标量	float / int / bool	系数、索引、逻辑
向量	vec2 / vec3 / vec4	位置、方向、颜色、纹理坐标
矩阵	mat2 / mat3 / mat4	坐标变换
采样器	sampler2D	纹理读取

#sec-6-8

GLSL details · Extension

为什么 GLSL 不需要传统 C 指针？

GPU执行模型

大量Shader invocation并行执行，数据输入/输出由流水线接口明确管理。

编程结果

向量、矩阵本身就是值类型；Shader通过 in/out/uniform/buffer 等接口访问数据，而不是依赖通用指针操作。

#sec-6-9

Qualifiers · Extension

WebGL 2 / GLSL ES 3.0：先理解 in / out / uniform

in

当前Shader阶段的输入。

out

当前Shader阶段的输出。

uniform

一次绘制中共享、由应用程序设置的数据。

WebGL 1.0 中常见 attribute / varying；本课程代码以 WebGL 2 的 in / out 为主。

#sec-6-10

Naming & swizzle · Extension

变量命名与交叉访问：让Shader代码表达“语义”

命名建议

aPosition：vertex attribute
vColor：阶段间插值变量
uMatrix：uniform
fColor：片元输出

vec4 a = vec4(1.0,2.0,3.0,4.0);
vec2 p = a.xy;
vec3 c = a.rgb;
vec4 b = a.yxzw;

#sec-7-1

Vertex & Fragment

两类Shader各负责什么？

Vertex Shader

逐顶点执行
输出位置到 gl_Position
处理/生成其它顶点属性

→

Fragment Shader

逐片元执行
计算最终输出颜色
可实现光照、纹理、程序纹理等

#sec-7-2

Shader applications

Shader可以改变位置，也可以改变外观

Morphing

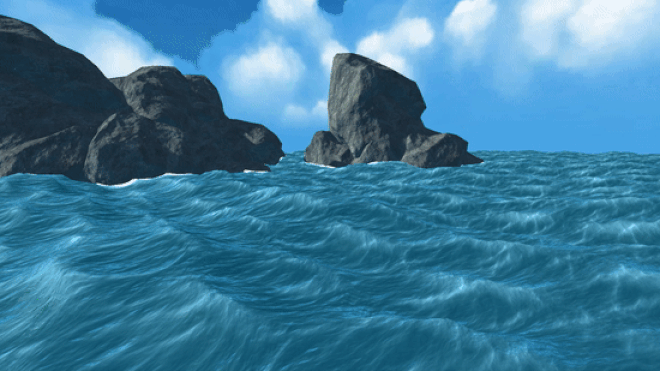

Wave

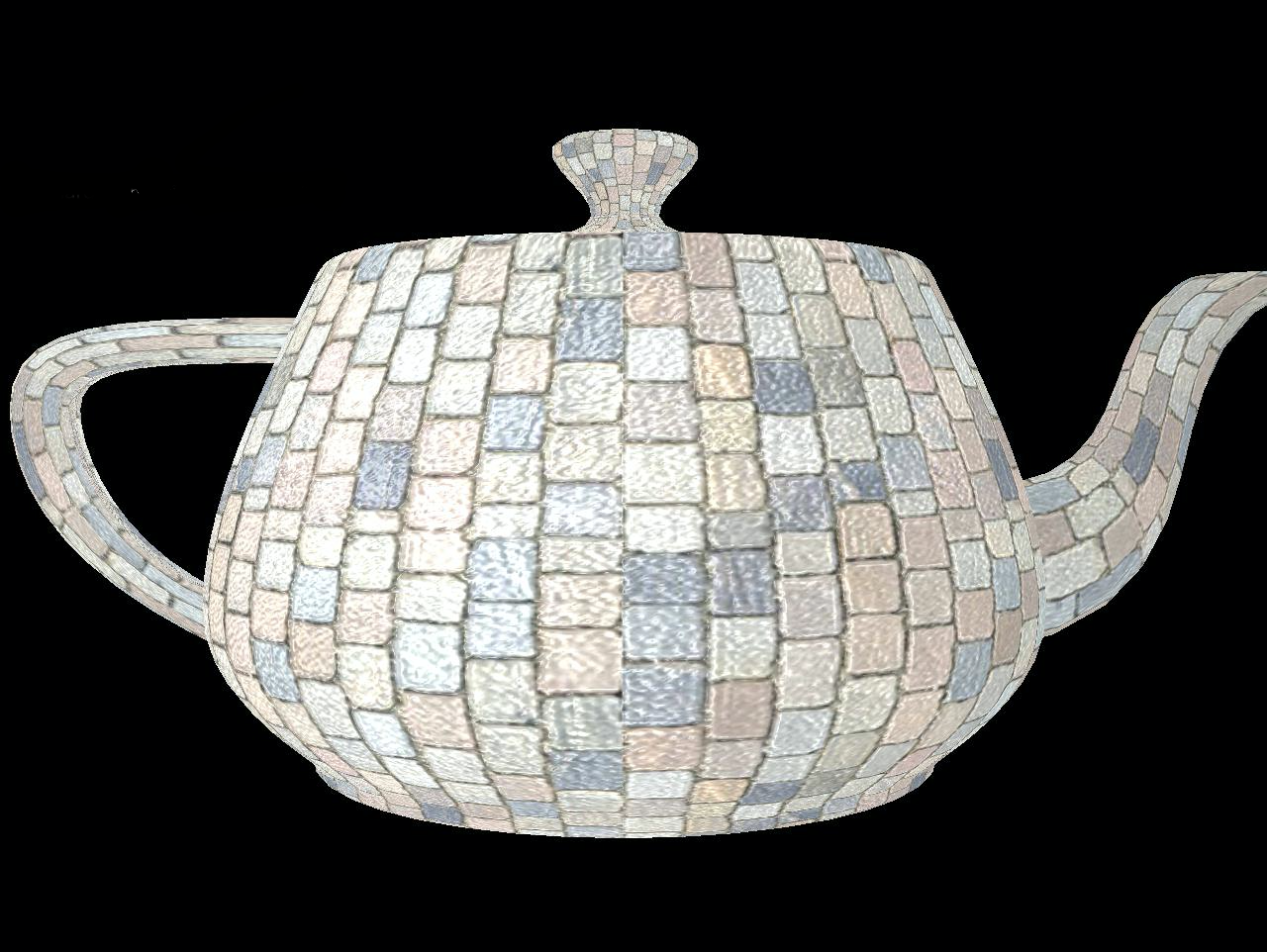

Texture / Material

#sec-7-3

Color interpolation · 31–35 min

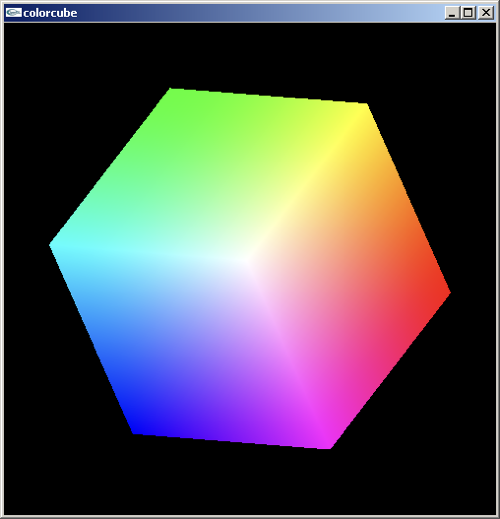

三角形三个顶点分别是 R / G / B，中间是什么？

RGB

预测 → 运行 → 解释3 min

先画出你认为的内部颜色分布，再运行程序；最后解释为什么不是Fragment Shader“猜”的。

#sec-7-4

RGBA

颜色作为顶点属性或统一参数传入

Per-vertex

每个顶点携带不同颜色 → 光栅化插值。

Uniform / Constant

整个对象或一次Draw Call使用同一颜色。

A · Alpha

#sec-7-5

Color · Extension

RGB：显示系统中的常用数值表示

RGBA

R/G/B 通常使用 0.0–1.0 浮点表达；A 用于透明/混合等效果。

帧缓存

经典真彩色常按每个颜色分量8位存储；现代渲染也常使用更高精度格式。

#sec-7-6

Color lookup · Extension

颜色索引：今天少见，但“查表”思想仍很重要

Indexed Color

像素保存调色板索引，而不是完整RGB。

现代延续

伪彩色可视化、调色板、LUT颜色映射等仍使用类似思想。

#sec-7-7

Smooth vs Flat · Extension

颜色平滑：片元属性从哪里来？

Smooth shading

顶点颜色在光栅化阶段插值到片元。

Flat shading

整个图元使用统一的离散属性。

#sec-8-1

AI Shader Doctor · 35–38 min

先判断，再让AI修

Buggy Shader

in vec3 color;
out vec4 fColor;
void main(){
    fColor = color;
}

学生任务

先指出类型问题
让AI给出修改
说明为什么修改后类型匹配

AI代码审阅2 min

要求AI“不要重写整段，只解释最小修改及原因”。

#sec-9-1

Summary · 38–39 min

今天建立的是一条“数据流”

Vertex

→

Typed Data

→

Buffer

→

Shader

→

Primitive

→

Color

#sec-9-2

Exit ticket · 39–40 min

三句话说明

1

为什么顶点不等于点？

2

为什么GPU需要Buffer？

3

Vertex Shader 与 Fragment Shader 的区别？
