Computer Graphics · Chapter 1 · 03

图形绘制系统概述

CPU、图形 API、GPU 与绘制流水线：从模型数据到屏幕像素

CPU / Application
→
Graphics API
→
GPU Pipeline
→
Framebuffer / Display
Bridge-in · 0–4 min

CPU 和 GPU 为什么要分工？

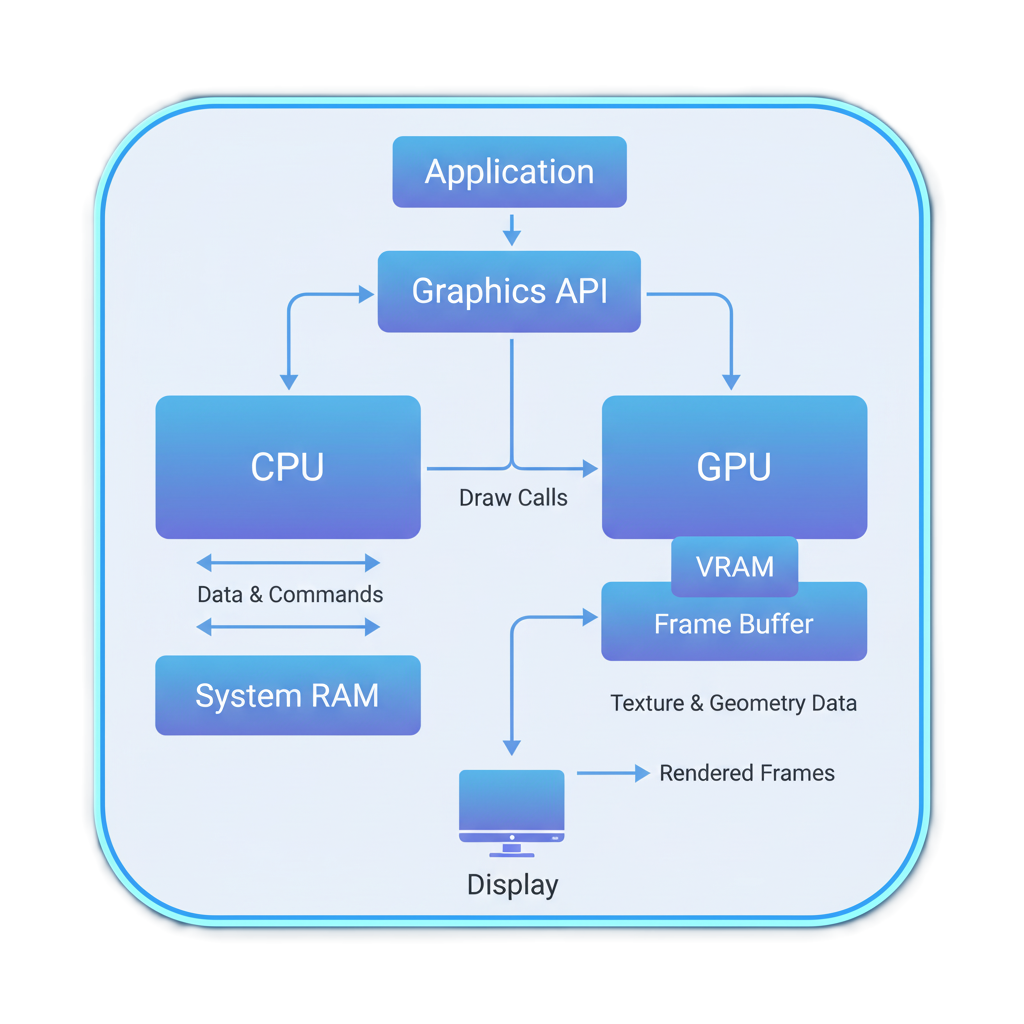

CPU 与 GPU 图形系统

上一课停在这里

我们已经知道一幅图像来自对象 + 相机 + 光 / 材质。

现在的问题是：这些描述怎样真正变成屏幕像素？

Learning goals

今天要把“从模型到像素”的黑盒打开

01

系统分工

解释 CPU、Graphics API 与 GPU 的角色。

02

绘制流水线

描述顶点、图元、片元到像素的核心步骤。

03

Demo验证

用同一个多模型场景观察每个阶段的输入与输出。

互动提问 1 / 4 · Pre-assessment

给 GPU 三个顶点，为什么最终会出现一个三角形？

几何数据

const points = new Float32Array([
 -0.5, -0.5, 0.0,
  0.5, -0.5, 0.0,
  0.0,  0.5, 0.0
]);

三个顶点只描述几何位置。

屏幕需要的却是

大量离散位置上的像素颜色

  • 顶点在哪里？
  • 这三个点组成什么图元？
  • 图元覆盖哪些屏幕采样位置？
  • 最终颜色是什么？
想一想1 min

从“顶点数组”到“屏幕像素”，你认为至少需要经过哪三步？先写关键词，不求准确。

System architecture · 4–9 min

图形绘制体系结构：三层协作

Application / CPU

  • 响应输入、更新场景状态
  • 组织几何、纹理和材质资源
  • 决定何时提交绘制工作

Graphics API / Driver

  • 定义应用如何访问 GPU
  • 管理资源、状态、管线与命令
  • 为不同软硬件提供标准化接口

GPU

  • 大规模并行处理顶点与片元
  • 执行光栅化、测试与混合
  • 把结果写入帧缓冲
Data & operations

CPU 向 GPU 传递两类东西：数据 + 操作

Data · 要画什么

  • 顶点位置
  • 颜色 / 法向量
  • 纹理坐标
  • 索引、纹理、材质参数……

Operations · 怎样处理

  • 模型怎样放置
  • 相机怎样观察
  • 怎样投影、裁剪
  • 怎样着色、测试、混合……

整个图形体系结构，就是为了高效地传递数据和定义对数据的操作。

Why GPU?

为什么图形计算天然适合 GPU？

2.07 M

1920 × 1080 像素 / 帧

124 M

约 1.24 亿像素 / 秒 @ 60 FPS

× many ops

变换、插值、纹理、光照、深度、混合……

大量元素执行相似计算 → 高吞吐并行处理 → GPU

Demo · 课堂观察工具

Demo：多模型绘制流水线逐阶段可视化

D02｜绘制流水线逐阶段可视化

这个 Demo 用一个包含立方体、棱锥和三角面板的场景，连续观察每个阶段的输入与输出。

  • 可调整模型旋转、相机绕场景旋转
  • 可改变裁剪窗口位置与宽度
  • 可观察片元生成、遮挡关系与深度测试
打开 Demo
Demo route

Demo观察路线：不要逐页机械点击，要围绕三个问题看

①坐标如何变化CPU数据 → Model → View → Projection
②哪些几何被保留Primitive Assembly → Clipping → NDC → Viewport
③哪些片元最终可见Rasterize → Fragment → Depth → Framebuffer

下面的概念讲解与 Demo 观察一一对应：先看结果，再解释为什么。

Pipeline overview · 9–15 min

GPU 内部不是一个步骤，而是一条绘制流水线

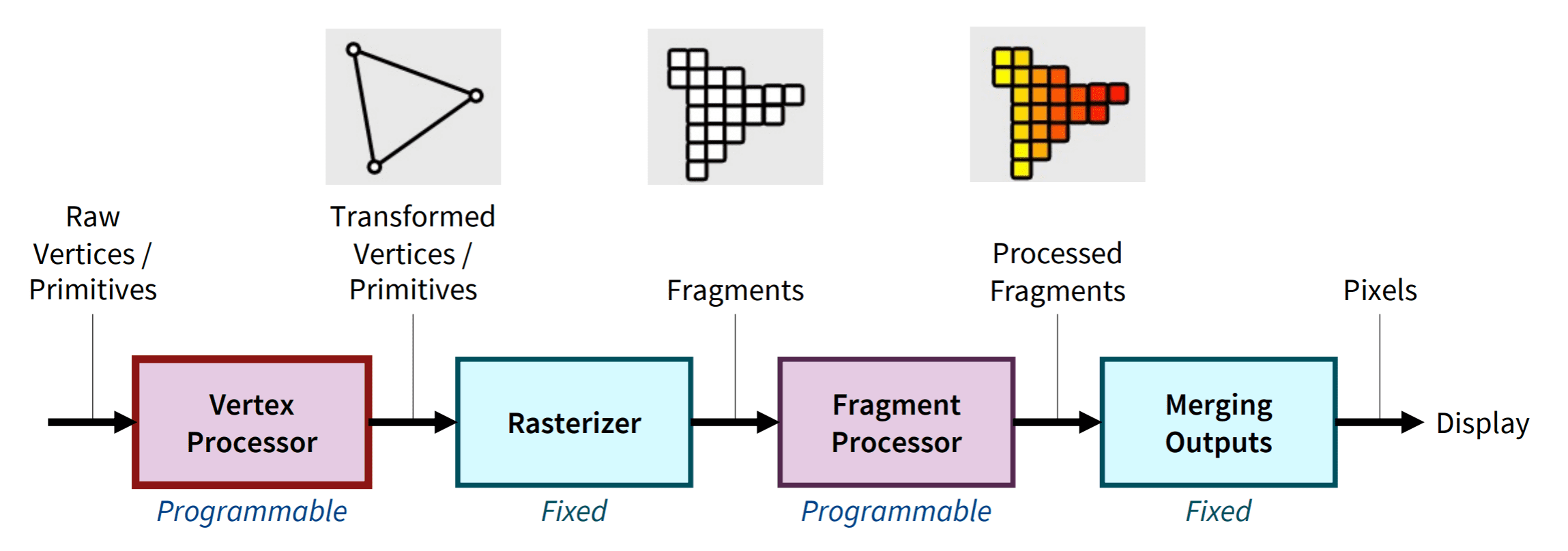

图形绘制流水线

同一种处理要作用于海量顶点和片元，因此流水线 + 并行能够提高吞吐量。

Pipeline map

先记住“对象经历了什么”，暂时不追公式

01Vertex Input顶点与属性进入GPU
→
02Vertex Shader处理每个顶点
→
03Assembly / Clip组成图元、保留可见部分
→
04Rasterization图元 → 片元
→
05Fragment Shader计算片元输出
→
06Tests / Blend决定是否写入缓冲

可编程

Vertex Shader、Fragment Shader 是本课程最直接控制的核心阶段。

固定 / 配置

组装、光栅化、深度测试、混合等主要由硬件与管线状态高效执行。

互动提问 2 / 4 · Demo观察

坐标变换：相机转动时，世界坐标改变了吗？

Demo操作

  1. 打开 Demo，选择阶段 模型变换 Model。
  2. 调整“所选模型额外旋转”，观察世界坐标。
  3. 切换到 观察变换 View，调整“相机绕场景旋转”。

课堂提问

旋转相机后，模型的世界坐标是否改变？如果没有，为什么画面看起来发生了变化？

观察目标2 min

区分 Model 矩阵改变的是对象姿态，View 矩阵改变的是观察方式。

Vertex processing · 15–22 min

顶点处理：同一个点，要经历多个坐标系统

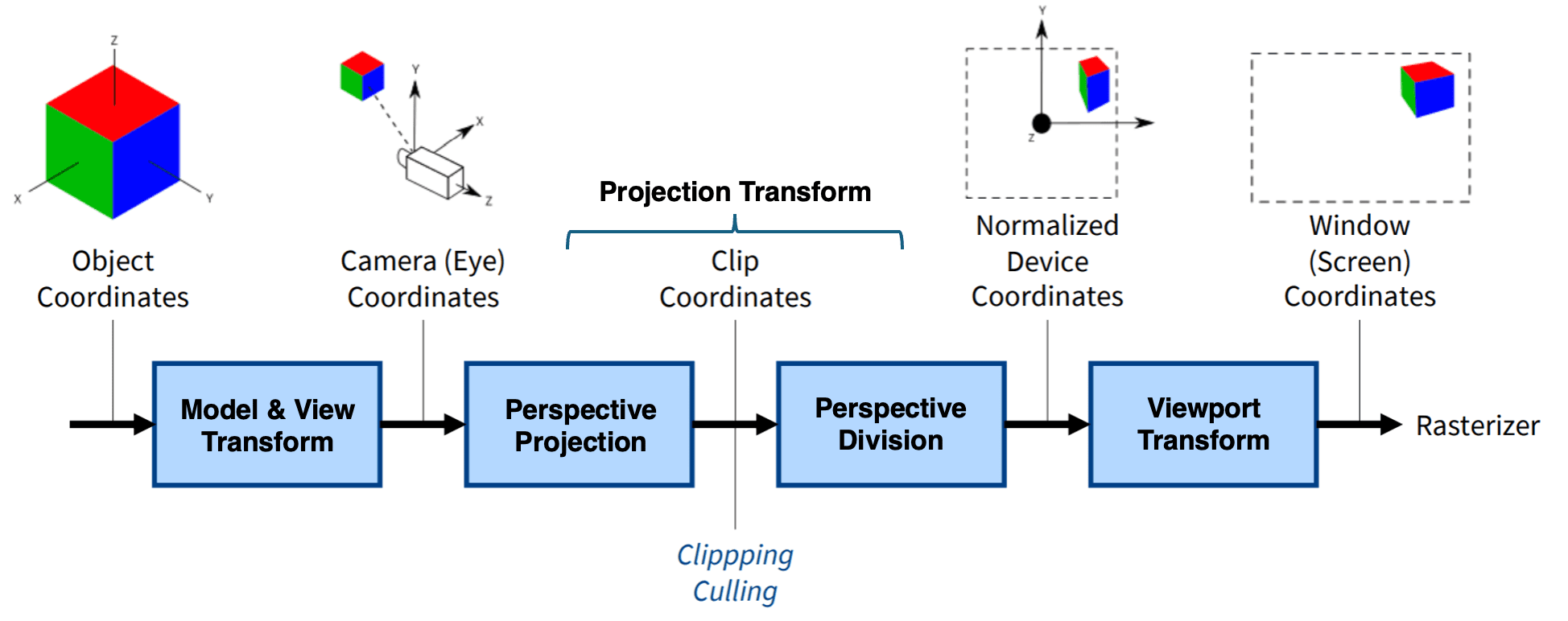

顶点处理过程

核心任务

  • 对象坐标 → 世界坐标
  • 世界坐标 → 相机坐标
  • 相机坐标 → 投影 / 裁剪空间
  • 传递颜色、法向量、纹理坐标等属性

每个坐标变换都可以表示成矩阵运算。

Demo思考问题

在 Demo 的 Model / View / Projection 阶段中，同一个顶点的数值在哪一步开始因为“相机”而改变？这个改变说明了什么？

Programmable stage

Vertex Shader：每个顶点独立执行一段小程序

输入

顶点位置以及随顶点携带的属性。

例如：颜色、法向量、纹理坐标。

典型输出

gl_Position = projection
            * view
            * model
            * position;

最终必须产生用于后续裁剪和光栅化的位置。

互动提问 3 / 4 · Demo观察

裁剪：哪些几何被保留，哪些被舍弃？

Demo操作

  1. 切换到 图元装配，观察三角形由哪些顶点组成。
  2. 切换到 裁剪 Clipping。
  3. 调整“裁剪窗口中心”和“裁剪窗口宽度”，必要时勾选“将面板推向裁剪边界”。

课堂提问

一个三角形跨越窗口边界时，是整个三角形被删除，还是只保留可见部分？这一步为什么不能等到最后像素阶段再做？

观察目标2 min

理解图元装配、裁剪、透视除法、视口变换共同完成“可见范围到屏幕范围”的转换。

Demo思考问题

调窄裁剪窗口时，跨越边界的三角形是整体消失，还是被截出新的可见部分？这一步的输出仍然是三角形吗？

Primitive assembly

三个顶点只是三个点：还必须说明它们怎样组成图元

POINTS

三个顶点 → 三个点

LINES

顶点按规则组成线段

TRIANGLES

三个顶点 → 一个三角形

同一组顶点数据，可以因为图元类型不同而产生不同几何。

Clipping · NDC · Viewport

从“可见空间”到“屏幕窗口”

01Clipping在裁剪空间中保留可见部分
→
02Perspective Dividex/w, y/w, z/w 得到 NDC
→
03ViewportNDC 映射到屏幕窗口坐标
→
04Rasterize准备转换为离散片元
互动提问 4 / 4 · Demo观察

片元、深度与帧缓存：Fragment 一定会显示吗？

Demo操作

  1. 切换到 光栅化 Rasterize，观察候选片元。
  2. 切换到 片元着色 Fragment，观察片元颜色。
  3. 切换到 深度测试 Depth，降低“模拟绘制前已有深度”。

课堂提问

片元着色器算出的颜色是否一定进入屏幕？如果两个模型投影到同一个位置，最终由什么决定谁可见？

观察目标2 min

建立关键区分：Fragment 是候选结果，Pixel 是最终写入帧缓存的结果。

Demo思考问题

切换到深度测试阶段并降低已有深度值：片元着色器已经算出的颜色为什么可能没有写入帧缓冲？

Rasterization

光栅化：把连续几何覆盖转换成离散片元

输入

几何图元

例如屏幕空间中的一个三角形。

输出

Fragments

哪些采样位置被图元覆盖？各属性在这些位置是多少？

Triangle
→
Rasterizer
→
Many fragments
Interpolation

片元为什么能得到颜色、深度、纹理坐标？

顶点只给出端点属性

A 红色、B 绿色、C 蓝色；或者三个顶点各自具有纹理坐标、深度等。

光栅化阶段进行插值

三角形内部每个片元获得连续变化的属性值，交给片元着色器继续处理。

Fragment processing

Fragment Shader：决定“这个片元输出什么”

输入可能包括

  • 插值颜色 / 法向量
  • 纹理坐标
  • 材质与光源参数
  • 其他自定义数据

典型输出

outColor = texture(tex, uv)
         * lighting;

最常见的输出是颜色，但现代 API 可以写入多个渲染目标。

Tests · Blend · Framebuffer

Fragment ≠ Pixel：它还必须通过最后一组“筛选”

Fragment候选结果
→
Depth / Stencil是否被遮挡？是否允许写入？
→
Blend与已有颜色怎样组合？
→
Framebuffer最终像素及深度等缓冲
Graphics API · 31–35 min

从程序员角度看，图形系统首先表现为一个 API

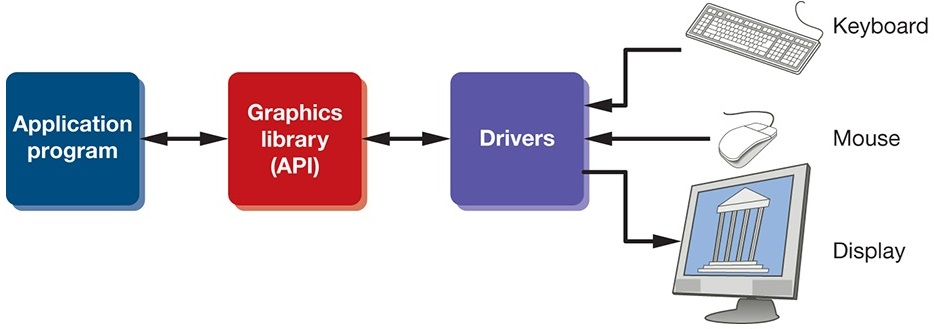

图形 API 与系统关系

API 把高层概念映射到系统能力

  • 对象 / 几何
  • 观察者 / 相机
  • 光源与材质
  • 纹理、缓冲、着色器
  • 绘制命令与系统状态
Object description

对象怎样进入 API？——最终仍要落到可处理的图元

0D

Point

点

1D

Line

线段

2D

Triangle

多边形基础

Higher

Curve / Surface

最终常被离散为简单图元处理

GPU 最喜欢规则、简单、数量巨大的数据；三角形因此成为实时图形最重要的基本图元。

From old OpenGL to WebGL

对象描述方式的演进：从“立即给顶点”到“把数组交给 GPU”

早期 OpenGL · Immediate Mode

glBegin(GL_TRIANGLES);
glVertex3f(0.0f, 0.0f, 0.0f);
glVertex3f(0.0f, 1.0f, 0.0f);
glVertex3f(0.0f, 0.0f, 1.0f);
glEnd();

概念直观，但已不是现代 OpenGL / WebGL 的主流组织方式。

现代 GPU 数据方式

const points = new Float32Array([
  0.0, 0.0, 0.0,
  0.0, 1.0, 0.0,
  0.0, 0.0, 1.0
]);
// 上传到 GPU buffer

批量存储数据，再用 draw call 告诉 GPU 如何解释与绘制。

Camera description

相机怎样进入 API？——把上一课的概念变成参数

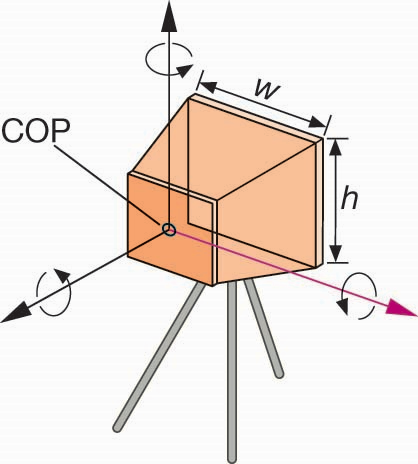

相机参数

典型需要指定

  • 位置与方向
  • 上方向 / 相机姿态
  • FOV 或投影参数
  • 宽高比
  • Near / Far 裁剪范围

于是“相机”最终也变成 GPU 可执行的矩阵与参数。

API evolution · 35–37 min

WebGL 仍是学习主线，WebGPU 是必须认识的新方向 2026

WebGL 2

  • 教材 8E 的主要实验环境
  • 适合学习经典可编程图形流水线
  • 浏览器中广泛可用
→

WebGPU

  • 面向现代 GPU 架构的 Web API
  • 同时支持 Render + Compute
  • 资源、管线和命令组织更显式

WebGPU 当前由 W3C 推进；本课程仍以 WebGL 2 作为掌握经典图形学原理的主要实验工具。

What stays stable?

API 会变，但哪些知识不会轻易过时？

数据

顶点、纹理、缓冲

坐标

变换、观察、投影

流水线

顶点 → 图元 → 片元

并行思维

大量元素执行相似计算

Summary · 37–40 min

本课内容总结：从应用程序到屏幕像素

01

系统分工

CPU 组织任务，API 提供接口，GPU 高并行执行。

02

几何阶段

顶点变换、投影、图元组装与裁剪。

03

像素阶段

光栅化产生片元，着色、测试后写入帧缓冲。

04

Demo验证

用同一场景观察每个阶段的输入与输出。

Chapter 1 map

第一章最终地图：三节课连成一条完整链

Scene / Model
→
Camera + Light / Material
→
Application / API
→
GPU Pipeline
→
Framebuffer
→

从下一章开始：真正让第一个三角形出现在浏览器里。
